고속도로에서 본 ‘연약지반 시점/종점’, 그 표지판은 왜 있는 걸까


고속도로를 달리다 보면 가끔 낯선 표지판이 눈에 들어올 때가 있다.
“연약지반 시점”
그리고 얼마 뒤,
“연약지반 종점”

운전을 하다가 그 표지판을 본 사람이라면 한 번쯤 이런 생각을 해봤을 것이다.
‘연약지반이 뭐지?’
‘땅이 약하다는 뜻인가?’
‘그런데 왜 굳이 시작점과 끝점을 표시해두는 걸까?’
‘그 구간은 위험한 곳이라는 뜻일까, 아니면 특별히 관리하는 곳이라는 뜻일까?’
사실 이런 궁금증은 아주 자연스럽다.

우리는 평소 도로를 아무렇지 않게 달리지만, 그 도로 아래의 땅이 모두 똑같은 성질을 가진 것은 아니다. 어떤 곳은 단단한 암반 위에 놓여 있고, 어떤 곳은 물을 많이 머금은 점토층이나 매립지 위에 놓여 있다. 겉보기에는 같은 도로처럼 보여도, 그 아래 지반의 상태는 완전히 다를 수 있다.
특히 연약지반 구간은 시간이 지나면서 침하가 발생하기 쉽고, 경우에 따라서는 부등침하나 안정성 저하 문제가 생길 수 있는 곳이다. 그래서 설계 단계부터 일반 지반과는 다르게 검토하고, 시공 단계에서도 별도의 처리 공법을 적용하는 경우가 많다. 고속도로에서 보이는 ‘연약지반 시점/종점’이라는 표시는 바로 그런 특별한 관리 구간을 알려주는 흔적처럼 느껴질 수 있다.

생각해보면 꽤 흥미로운 일이다.
우리가 아무 생각 없이 지나치는 도로 아래에서는, 실제로는 보이지 않는 땅과의 싸움이 벌어지고 있는 셈이기 때문이다. 도로를 안전하게 유지하기 위해서는 아스팔트나 콘크리트만 중요한 것이 아니라, 그 아래의 지반이 얼마나 안정적인지가 훨씬 더 중요할 수 있다.

이번 글에서는 바로 그 궁금증에서 출발해 보려 한다.
연약지반이란 무엇인지,
왜 토목공사에서 큰 문제가 되는지,
그리고 연약지반 처리 공법에는 어떤 종류가 있고 각각 어떤 특징이 있는지를 쉽게 정리해볼 것이다.

연약지반이란 무엇인가

연약지반은 말 그대로 하중을 받으면 쉽게 침하하고 전단파괴에 취약한 지반이다. 구조물을 올렸을 때 지지력이 부족하고, 시간이 지나면서 압밀침하가 크게 발생할 수 있기 때문에 도로, 철도, 항만, 매립지, 산업단지 조성 공사에서 매우 중요하게 다뤄지는 대상이다. 국가건설기준에서는 연약지반의 유무를 시추조사와 함께 표준관입시험(SPT), 콘관입시험(CPT) 등 원위치 시험으로 판단하도록 하고 있으며, 실무에서는 점성토의 경우 N값 4~6 이하, 사질토의 경우 N값 10 이하를 참고 지표로 활용하기도 한다. 또한 침하 검토 시에는 즉시침하보다 1차 압밀침하와 2차 압밀침하를 구분해 다루는 것이 핵심이다.

연약지반이 문제인 이유는 단순히 “땅이 약하다”는 데 있지 않다. 상부 구조물의 하중이 작용하면 침하, 부등침하, 측방유동, 안정성 저하가 동시에 발생할 수 있기 때문이다. 특히 성토 직후나 하중 증가 초기에는 전단 안정이 취약해질 수 있어, 설계와 시공 단계 모두에서 세심한 검토가 필요하다.

쉽게 말하면, 연약지반 위에 도로나 구조물을 그대로 만들면 처음에는 멀쩡해 보여도 시간이 지나면서 천천히 가라앉을 수 있다는 뜻이다. 만약 어느 한쪽만 더 많이 내려앉으면 도로가 울퉁불퉁해지고, 교량 접속부에서는 단차가 생기며, 심한 경우 구조물 전체의 사용성과 안전성에도 영향을 줄 수 있을 것이다.

연약지반 처리 공법은 왜 필요한가

토목공사의 목표는 단순히 구조물을 “세우는 것”이 아니라, 오랜 시간 동안 안전하게 유지되도록 만드는 것이다. 연약지반 구간에서는 일반 지반과 같은 방식으로 시공하면 침하와 안정성 문제가 커질 가능성이 높기 때문에, 시공 전에 지반을 미리 개량하거나 보강하는 과정이 필요하다.

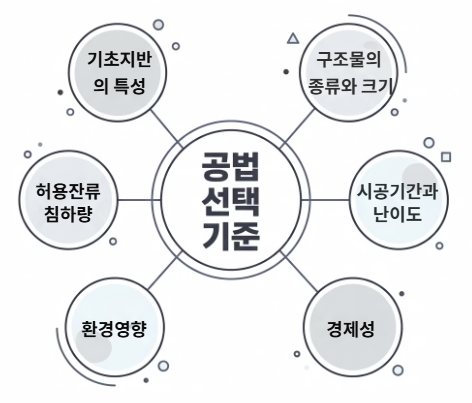

국가건설기준은 연약지반 처리공법을 선택할 때 기초지반의 특성, 구조물의 종류와 크기, 시공기간과 난이도, 경제성, 환경영향, 허용잔류침하량 등을 함께 고려해야 한다고 본다. 즉, 어떤 공법이 무조건 최고인 것이 아니라, 현장 조건에 가장 잘 맞는 공법을 선택하는 것이 핵심이다.

연약지반 처리 공법의 큰 분류

연약지반 처리 공법은 원리를 기준으로 보면 대체로 다음과 같이 나눌 수 있다.

  1. 연약층을 제거하고 좋은 재료로 바꾸는 방법
  2. 하중을 먼저 가해 지반을 미리 압밀시키는 방법
  3. 배수재를 설치해 물이 빠지는 속도를 높이는 방법
  4. 지반을 다지거나 말뚝 형태로 보강하는 방법
  5. 시멘트계 재료를 섞어 지반 자체를 고화시키는 방법

이 다섯 가지 생각만 머릿속에 넣어두어도 연약지반 공법을 훨씬 쉽게 이해할 수 있을 것이다.

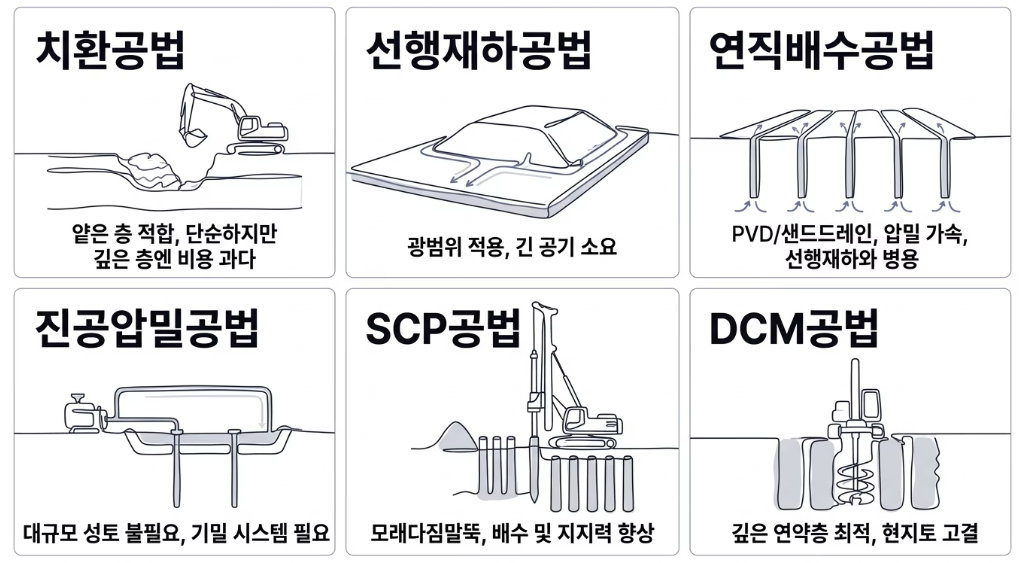

연약지반 처리 공법 종류와 특징 비교

공법원리 적합한 조건 장점 단점 유의점
치환공법 연약한 흙을 굴착 후 양질토나 쇄석으로 바꾸는 방식 연약층이 얕을 때 구조 단순, 효과 명확 깊은 연약층에는 비경제적
선행재하공법 구조물 시공 전 성토하중을 먼저 올려 압밀 유도 점성토, 매립지 적용 실적이 많고 개념 단순 공기 소요가 크고 측방유동 관리 필요
연직배수공법
(PVD, Sand Drain)		 배수재를 설치해 간극수 배출 촉진 압밀이 느린 점성토 압밀 시간 단축 효과 큼 배수층, 계측, 시공품질 중요
진공압밀공법 진공압으로 유효응력을 증가시켜 압밀 촉진 넓은 부지, 연약 점토층 성토재 부담 감소, 전단파괴 위험 저감 차수·기밀 확보가 핵심
SCP 공법 모래다짐말뚝으로 배수와 지지력 개선 점토 및 느슨한 사질토 침하 저감과 지지력 향상에 유리 진동·소음, 주변 영향 검토 필요
DCM 공법 시멘트계 고화재를 원지반과 혼합해 고화체 형성 깊은 연약점성토, 기초부 강도 확보와 침하 억제에 효과적 품질관리와 혼합 균질성이 중요



1. 치환공법의 특징

치환공법은 가장 직관적인 공법이다. 연약한 토층을 굴착으로 제거하고, 그 자리를 모래, 자갈, 쇄석 같은 양질 재료로 채워 넣는 방식이다. 연약층이 얕고 범위가 비교적 제한적일 때 효과적이다.

이 공법의 장점은 원리가 단순하고 개량 효과가 분명하다는 점이다. 설계와 시공 관리도 다른 공법에 비해 이해하기 쉬운 편이다. 다만 연약층이 깊어질수록 굴착량과 운반비가 급격히 증가하므로 경제성이 떨어질 것이다. 그래서 실무에서는 얕은 연약지반이나 부분 보강 구간에 더 적합하다고 볼 수 있다.

2. 선행재하공법의 특징

선행재하공법은 말 그대로 구조물 하중이 작용하기 전에 미리 하중을 가해 지반을 먼저 가라앉히는 방식이다. 보통 성토를 먼저 쌓아 놓고 일정 기간 기다리면서 압밀침하를 유도한다.

이 공법은 개념이 단순하고 적용 실적이 많아 연약지반 처리의 대표적인 방법으로 꼽힌다. 특히 도로 성토, 택지 조성, 배후부지 조성처럼 넓은 면적에서 많이 사용된다. 다만 가장 큰 단점은 시간이 오래 걸린다는 점이다. 충분한 압밀 시간을 확보하지 못하면 기대한 침하 저감 효과를 얻기 어렵다. 또한 성토 속도가 너무 빠르면 측방유동이나 활동파괴 위험도 커질 수 있어 안정성 관리가 중요하다.

3. 연직배수공법의 특징

선행재하공법과 함께 자주 등장하는 것이 바로 연직배수공법이다. 연약한 점성토는 물이 빠져나가는 속도가 느려 압밀에 오랜 시간이 걸린다. 이때 배수재를 수직으로 설치해 물이 빠져나가는 길을 짧게 만드는 것이 연직배수공법의 핵심이다. 대표적인 예로 PVD(플라스틱 보드 드레인), 샌드드레인 등이 있다.

이 공법의 가장 큰 장점은 압밀 시간을 크게 줄일 수 있다는 점이다. 그래서 실제 현장에서는 선행재하와 연직배수를 함께 적용하는 경우가 많다. CODIL의 관련 자료에서는 연직배수공법의 효과를 제대로 얻기 위해 수평배수층 확보, 배수재의 연속성, 계측관리가 중요하다고 보고 있다. 설계만 맞고 시공품질이 따라주지 않으면 압밀 효과가 떨어질 수 있기 때문이다.

4. 진공압밀공법의 특징

진공압밀공법은 성토하중 대신 진공압을 이용해 유효응력을 높이고 압밀을 유도하는 방식이다. 쉽게 말하면, 흙 속의 물을 더 적극적으로 빼내어 지반이 스스로 조밀해지도록 만드는 개념이다.

이 공법은 대규모 성토를 하지 않아도 된다는 점에서 장점이 있다. 특히 성토재 반입이 어렵거나, 큰 성토하중을 올리기 부담스러운 현장에서 유리하다. 또 급격한 성토에 따른 전단파괴 위험을 줄이는 데도 도움이 될 수 있다. 반면, 차수막과 배수 시스템, 기밀 유지가 제대로 되지 않으면 효과가 떨어지기 때문에 시공 정밀도가 매우 중요하다.

5. SCP 공법의 특징

SCP는 Sand Compaction Pile, 즉 모래다짐말뚝 공법이다. 연약한 지반 속에 모래기둥을 조성해 지반을 조밀하게 만들고 배수 성능까지 확보하는 방식이다.

이 공법은 느슨한 사질토에서는 다짐 효과가 크고, 점성토에서는 배수와 지지력 개선 효과를 함께 기대할 수 있다. 즉, 단순히 침하만 줄이는 것이 아니라 지반 전체의 지지 성능을 높이는 데 강점이 있다. 다만 대형 장비가 필요하고, 시공 시 진동과 소음이 발생할 수 있어 주변 구조물이나 민원 가능성을 함께 고려해야 한다.

6. DCM 공법의 특징

DCM은 Deep Cement Mixing의 약자이며, 연약한 원지반에 시멘트계 고화재를 주입하고 교반하여 지반 자체를 고화시키는 방식이다. 다시 말해, 약한 흙을 빼내는 것이 아니라 그 흙 자체를 더 단단한 재료로 바꾸는 접근이다.

이 공법은 깊은 연약층이나 구조물 기초부처럼 강도 확보가 매우 중요한 곳에서 유리하다. 침하 억제 성능도 우수하고, 필요한 경우 비교적 큰 하중을 직접 지지하도록 설계할 수도 있다. 반면, 개량체의 강도 편차가 생기지 않도록 품질관리와 혼합 균질성을 철저히 관리해야 하며, 비용 측면에서도 충분한 검토가 필요하다.

어떤 공법이 가장 좋은가

이 질문은 많이 받지만, 사실 정답은 하나가 아니다.
연약지반 처리에서 가장 중요한 것은 공법 이름을 외우는 것이 아니라, 이 현장에서 무엇을 개선해야 하는가를 정확히 파악하는 일이다.

  • 침하를 최대한 줄여야 하는가
  • 지지력을 높여야 하는가
  • 공기를 단축해야 하는가
  • 주변 환경 영향을 최소화해야 하는가
  • 비용을 줄이는 것이 우선인가

이 질문에 대한 답이 달라지면, 적합한 공법도 달라질 것이다. 국가건설기준 역시 공법 선정 시 지반 특성, 구조물 조건, 공사기간, 경제성, 환경영향 등을 종합적으로 고려해야 한다고 강조한다.

마무리

고속도로에서 스쳐 지나가듯 보았던 ‘연약지반 시점/종점’ 표지판은 사실 꽤 많은 이야기를 품고 있다. 그 짧은 안내문 뒤에는, 눈에 보이지 않는 약한 지반을 조사하고, 침하를 예측하고, 여러 개량공법 중 가장 적절한 방식을 선택해 도로를 안전하게 유지하려는 토목기술의 판단이 숨어 있는 것이다.

연약지반은 토목공사에서 가장 까다로운 대상 중 하나이지만, 공법의 원리와 특징을 이해하면 흐름이 보이기 시작한다. 치환공법은 얕은 연약층에 직관적이고, 선행재하와 연직배수는 압밀촉진에 강점이 있으며, 진공압밀은 성토 부담을 줄일 수 있다. SCP는 배수와 지지력 개선에 유리하고, DCM은 깊은 연약층에서 강도 확보에 효과적일 것이다.

결국 중요한 것은 하나이다.

가장 유명한 공법이 아니라, 현장에 가장 잘 맞는 공법을 선택하는 것.

연약지반 처리는 단순한 시공 기술이 아니라, 지반 조건과 구조물 요구조건을 연결하는 토목공학의 핵심 판단 과정이라고 볼 수 있다.
